板式换热器的零部件品种少，标准化、通用化程度高，所以制造工艺很容易 实现规范化。
国外大型的板式换热器制造厂都有门己的质M标准，但均不公开对外。目前 尚无板式换热器制造的国际标准或迥用的先进标准。这就给产品的质卄控制带来 了问题。
我国根据自己的生产、使用实践，并分析了国外产品的质量，制定了专业标 准,即:ZBJ74001-87《可拆卸板式换热器技术条件》、JB/TQ540-87《可拆卸板 式换热器性能测试方法》、JB/TQ538-87《可拆卸板式换热器质量分等》。适用于 轻工、医药、食品、石油、化工、机械、冶金、矿山、电力及船舶等部门。
板式换热器的零部件品种少，标准化、通用化程度高，所以制造工艺很容易 实现规范化。
国外大型的板式换热器制造厂都有门己的质M标准，但均不公开对外。目前 尚无板式换热器制造的国际标准或迥用的先进标准。这就给产品的质卄控制带来 了问题。
我国根据自己的生产、使用实践，并分析了国外产品的质量，制定了专业标 准,即:ZBJ74001-87《可拆卸板式换热器技术条件》、JB/TQ540-87《可拆卸板 式换热器性能测试方法》、JB/TQ538-87《可拆卸板式换热器质量分等》。适用于 轻工、医药、食品、石油、化工、机械、冶金、矿山、电力及船舶等部门。
综上所述，对板式换热器的主要制造技术要求是：
一、 制造材料
我国板式换热器主要零部件的制造材料参见表1-6、表1-乙
二、 半片质量
1：表面不允许超过厚度公差的凹坑、划伤、压痕等缺陷，冲切毛刺必须清 除干净。
2：食品工业用的板片，冲压后其工作表面的粗糙度应不低于原板材。
3：波纹深度偏差应不大于0. 20mm.垫片槽深度偏差也不应大于0. 20mm.
4：成型减薄暈应不大于原实际板厚的30%。
5：任意方向的基面平行度不大于3/1000mmo
三、 垫片质量
1：表面不允许有面积大于3皿己深度大于1.5皿的气泡、凹坑及其它影响 密封性能的缺陷。

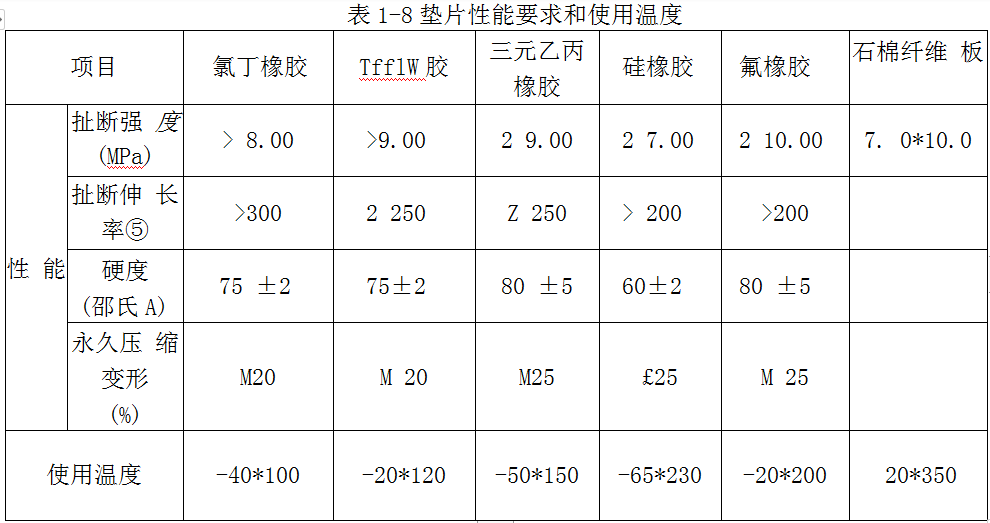

2：物理性能和使用温度应符合表1・8的规定：
四、 换热性能
板片的性能，在水一水换热、逆流运行、热侧定性温差为40C、两侧流速为 0. 5m/s条件下的总传热系数，对水平平宜波板片，应大于221負/底幻；对于人 字形波纹板片，应大于2908W/(k.K)。
在第二章及以后章节，将会对板式换热器的热力计算进行重点、综合的研究。
五、 液压试验
以水为实验液体，两侧应分别进行单侧压力试验，试验压力为1.25倍设计 压力。试圧后应排除积水，吹干或晾干，然后再夹紧。
