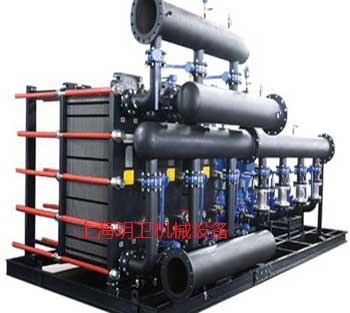

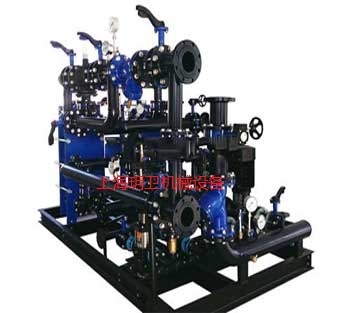

什么是换热机组？换热机组是由换热器、温控阀组、疏水阀组（热媒为蒸汽时）循环泵、电控柜、底座、管路、阀门、仪表等组成的一个完整的热交换站。下面小编为大家介绍换热机组的工作原理、特点、安装方法以及常见故障原因与解决办法。
换热机组工作原理1.工作流程：机组由一次侧、二次侧及补水系统组成。一次侧指热量或冷量的提供侧，二次侧指热量或冷量的接收侧。一侧次通过板式换热器将热量或冷量传递给二次侧，二次侧没有循环泵，通过循环水将热量或冷量传递给用户。2.控制原理：机组采用自动控制系统对机组进行自动及远程监控，达到势力站无人值守自动运行。机组控制由具有测控功能的控制器、电控柜、传感器、执行机构及通讯系统组成。控制器通过与其相连的传感器和执行机构完成对换热器和其它现场设备的数据采集和控制功能；传感器和执行机构应包括温度传感器或温度变送器、室外温度传感器、压力变送器、差压变送器、流量计、热量表、液位变送器、电动调节阀、变频器和电磁阀等。

3.监控参数：室外温度：一、二次侧的供、回水温度；一、二次侧的供、回水压力；一次侧热量、二次侧供水流量；补水流量、补水水箱水位；循环水泵和补水泵的启停及运行状态等。
4.执行机构：一次侧的电动调节阀、二次侧循环水泵变频器、补水泵变频器和电磁阀等。
5.温度控制：机组由带室外气候补偿的二次侧供、回水温度或二次侧的供、回水平均温度控制一次侧电动调节阀；其它机组由二次侧供水温度控制一次侧电动调节阀。用于采用的机组可直接

手动设定二次侧的供水温度、回水温度或供回水平均温度来控制一次侧的电动调节阀；可直接手动设定值班采暖的运行模式；可根据一次侧的加水温度来輣调节一次侧的电动调节阀。
6.压力控制：按二次侧定的压力或供、回水压差，来控制二次侧循环水泵的运行频率；或直接设定二次侧循环水泵的运行频率；按设定的补水压力，来控制补水泵的运行频率；二次侧设有电磁阀，当系统超过设定压力时电磁阀自动开启泄水。
7.通讯系统：机组控制器可在主动和被动方式下用标准的通信协议与监控中心进行数据通信。同时控制器具有显示操作功能，可对参数、报警设置等进行现场修改或设定。

换热机组的特点
1.采用工控计算或智能化温度调节器使供水温度智能控制，即供水温度按程序设定可随室外环境温度，标准间温度和时间变化，供热质量高、节能。
2.工控计算机显示、储存打印各种运行参数，包括：热媒流量、热媒温度、热媒压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、供水压力等。
3.汽水换热时，设凝结水换热段及凝结水温度控制，充分利用凝结水热量。
4.系统补水采用变频控制、自动补水、稳压。
5.采用高性的不锈钢板式换热器，机组体积小，占地面积小。
6.循环水泵可变频，变量运行。
7.标准模块化设计，可根据用户情况，灵活选择控制内容，减少投资。
8.运行参数集中数显，方便可靠。
9.KL板式换热机组结构紧凑，选用我公司设计制造的能效比高、体积小的板式换热器，水泵采用进口或国产优质立式水泵等，结构紧凑，所需安装空间小。
10.使操作简单，安装维护方便。换热机组的控制换热调节采用进口或国产名优品牌的控制元件和系统，工作可靠，性能优良，自动化程度高。只需简单培训，即可掌握换热机组的操作。
换热机组安装方法
换热机组是由板式换热器、水泵、阀门、过滤器、配电箱、变频器、仪表及控制系统等由管路连接，在工厂预组装，安装在同一底座上的智能型换热设备。机组运行到安装现场后，只需连接一次侧、二次侧及补水管道，接通电源即可投入运行。同时，机组具有机构紧凑、便于远程运输、占地面积小、安装现场就位灵活等特点。1、换热机组应安装在高出地面100mm（埋地200mm）的基础上，用橡胶板垫平。
2、制做混凝土基础时，应充分考虑规范布置机组接管和机房内管道等因素，机组四周宜保留1~1.5m的检修、操作空间。
3、安装前严格检查换热机组是否有异常，确认无误后根据随机文件对应正确连接管道。
4、应视水质情况设置水处理器、过滤器等；蒸汽压力大于0.6MPa时须另设减压阀；系统管路上应设置安全阀及排气阀等附件，利于整个系统运行。
5、与换热机组相连的系统、管道须经冲洗合格后，方可与机组接口连接，以防管道中的杂质被冲进换热器中。
6、动力电（380v/50Hz，三相四线制）只需配送至电控柜即可，电控柜须靠接地（接地电阻≤10Ω），试通电检查电控柜有无异常。
8、安装完毕，对换热机组及连接管道做工作压力范围内的水压试验，确认无误。
9、根据实际需要，用户自行考虑是否对换热机组管道和设备进行保温。
换热机组常见故障原因分析与解决办法
问：怎样判断换热器是否堵塞？
如果一次侧供回水压差或者是二次侧换热器的进出口压差超过0.15MPa以上，并且二次供水温度不热，请检查换热器是否堵塞。检查方法是拆洗换热器。
问：系统不热的原因有哪些？应如何分析？
二次供水温度低，不热，分析有如下原因：
一次侧供水流量不足：
检查一次侧供水、回水管路所有阀门是否全部打开。
检查一次供水过滤器是否堵塞。
如果阀门全部打开，再判断一次供回水的压差，如果压差小于0.05MPa，请热力公司加大流量。如果一次侧供回水压差大于0.15MPa，请清洗换热器。
二次侧系统不畅：
检查二次侧供回水管路所有阀门是否全部打开。
二次侧过滤器堵塞。
二次侧换热器进出口压差高于0.15MPa，换热器堵塞，请清洗换热器。
问：系统有压力，而压力表显示为0，是怎么回事？
压力表配套的针型阀如果处于关闭状态，压力表始终显示为0。在系统运行过程中，保证所有的压力表配套针型阀处于全开状态。
问：二次侧超压是怎么回事？超压怎么办？如何防止二次系统超压？
系统初运行时，二次温度比较低，在补水达到定压值后，随着温度的不断提升，二次系统的压力也会随之上升，此时，一是要多排气，二是要泄水。泄水时打开二次回水管路的泄水阀即可。
等系统温度稳定后，压力就不会再升高了。
问：怎样判断过滤器是否堵塞？
如果一次供水温度与一次回水温度的温差很大，高温水超过45度以上，低温水超过30度以上，并且二次供水不热，此时请检查一次供水处的过滤器是否堵塞。
如果二次供水温度与二次回水温度温差很大，地暖温差超过15度以上，散热器采暖温差超过30度以上，并且压差很小，请检查二次回水处的过滤器是否堵塞。
问：机组故障指示灯亮，即控制柜上的黄色指示灯亮，怎么办？
故障指示灯亮表示相应的水泵过载，电动机电流超过额定电流，热继电器起了保护作用。其解除方法为按下热继电器上的复位按钮进行复位即可。注意，必须在热继电器冷却后才可以复位，否则复位无效。
问：系统补水补不进去是怎么回事？补水泵一直在转，而压力却不上升。
如果补水泵一直在运行，而压力却始终达不到设定值，请对系统进行排气。补水不畅大多是因为系统集气造成的。
问：变频补水不自动，变频器不启动是什么原因？
检查转换开关是否处于变频或自动位置，必须处于变频或自动位置时变频器才能正常工作。
检查补水泵的启动按钮，是否处于运行状态，只有补水泵的绿色指示灯亮时，变频器才能正常工作。
检查变频器的操作盘是否有报警代码，以F开头的数字为故障代码，以R开头的数字为警告代码，警告代码不影响变频器的运行，而故障代码出现后，必须对变频器进行复位，变频器才能继续工作。如果出现了故障代码，请按变频器操作屏上的左上角的EXIT键。必须以上三个条件都正常，变频补水才能正常工作。
问：二次供水温度过高时怎么处理？
如果用户感到供水温度太高，房间太热，最好的办法是关小一次侧供水阀门。请用户注意，一定是关小一次侧供水阀门，回水阀门处于全开状态。
问：水泵噪音过大是怎么回事？

机组在运行一到两个采暖期时，由于机械磨损，会出现噪音变大，检查风扇罩是否松动，给泵进行排气。水泵必须定期进行保养，加润滑油、更换易损件等等。
问：补水泵频繁补水，停止后压力快速下降是怎么回事？
如果机组在正常运行了很长一段时间后，出现频繁补水的现象，请做如下检查：
检查二次侧系统是否有管路或者阀门泄漏等等。
检查补水泵前面的止回阀是否出现了不严密，倒流水的现象。检查方法是先停止补水泵，关闭补水泵入口阀门，然后打开补水泵出口处的排气阀，如果有水排出，说明补水泵前的止回阀不严，需要更换。
问：开启一台循环泵，而另一台循环泵也在转是怎么回事？在机组运行期间，如果出现开启一台循环泵，另一台循环泵也跟着转，并且是反转，说明未开启的这台泵前的止回阀不严密，需要更换止回阀。如果暂时更换不了，请将这台泵前后的蝶阀关闭，防止水倒流。
问：机组上如果配置的是屏蔽泵，怎样判断泵的转向是否正确？
判断屏蔽泵转向是否正确最可靠的办法是用钳型电流表测电流，正转的电流大于反转的电流。
问：泵的启动运行指示灯亮，而泵没有运行，是怎么回事？
检查控制柜里的断路器，将断路器都处于吸和状态即可。问：循环泵进出口的压差经超过了循环泵扬程，怎么回事？循环泵进出口的压差值表示整个系统的阻力值。例如循环泵进口压力为0.25MPa，循环泵出口压力为0.55MPa，说明整个系统的阻力是0.3MPa，这个阻力包括机组本身的阻力。如果循环泵进出口的压差已经超过了循环泵扬程，说明二次供水管路有严重堵塞现象，导致二次供水压力超高。循环泵进出口压力不能超过循环泵的扬程为正常。问：供水温度与回水温度的温差超过额定值，怎么回事？

供水温度与回水温度的温差越小，说明系统的流量越大，系统越畅通。反之，如果供水温度与回水温度的温差越大（超过额定值）说明系统的流量小，系统循环不够畅通。此时检查过滤器

和换热器以及管道相应的阀门是否堵塞。以上就是关于换热机组的工作原理、特点、安装方法以及常见故障原因与解决办法的介绍，换热机组是一次热网与用户之间的直接桥梁，从一次热网得到热量，自动连续地转换为用户需要的生活用水及采暖用水，适用于空调(供暖供冷)，采暖，生活用水(洗浴)或其他换热回路(如地板供热，工艺水冷却等)
